(22.12.03)Android 프로그래밍 : 기타 레이아웃 - 렐러티브레이아웃, 프레임레이아웃, 테이블레이아웃, 그리드레이아웃

●●렐러티브레이아웃●●



렐러티브 레이아웃은 상대 레이아웃이라고도 하며, 이름처럼 레이아웃 내부에 포함된 위젯을 상대적인 위치로 배치한다. 레러티브레이아웃 안에 포함된 위젯은 렐러티브 레이아웃의 어디쯤에 위치시킬 것인지 지정해야한다. 렐러티브 레이아웃에 있는 위젯의 위치와 관련된 속성은 크게 두 분류로 나눌 수 있다. 렐러티브 레이아웃의 상하좌우에 배치하는 경우와 다른 위젯의 상대 위치에 배치하는 경우가 있다.



①렐러티브레이아웃의 상하좌우에 배치

렐러티브레이아웃 안에 포함된 위젯의 속성 중 부모(레이아웃)의 어느 위치에 배치할지를 결정하는 속성은 모두 7가지이다.

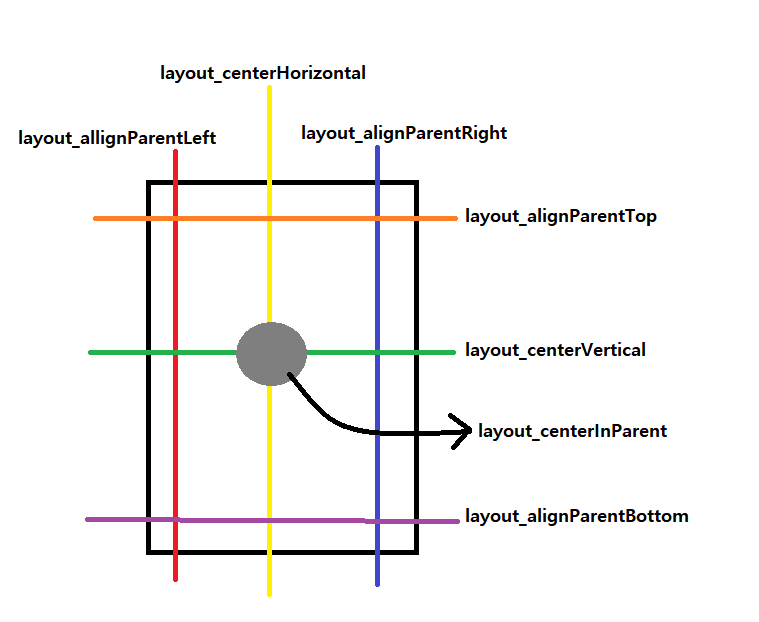

부모(레이아웃)의 위치를 적용할 때의 속성

렐러티브레이아웃에 있는 위젯을 부모(렐러티브레이아웃)의 어느 부분에 위치시킬지를 보여준다. 각 속성의 값은 true 또는 false이다. 예를 들어 우측하단에 위젯을 배치하려하면 layout_alignParentBottom 과 layout_alignParentRight 속성에 true를 설정하면 된다.







②다른 위젯의 상대 위치에 배치

렐러티브레이아웃 안에서 다른 위젯의 특정한 곳에 배치하는 방법도 있다. 다른 위젯과 관련된 속성은 다음과 같다.

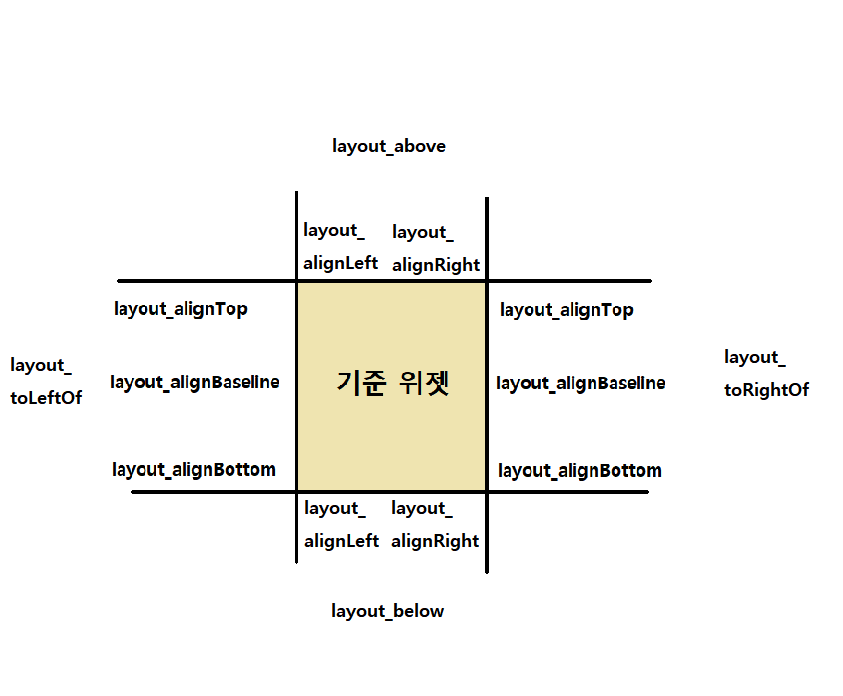

다른 위젯의 상대적인 위치를 적용할 때의 속성



각 속성의 값에는 다른 위젯의 아이디를 지정하면 되는데"@+id/기분 위젯의 아이디" 와 같은 형식으로 사용한다.



---

●●테이블레이아웃●●

테이블레이아웃은 위젯을 표 형태로 배치할때 주로 활용된다. 테이블레이아웃을 사용하여 행과 열의 수를 정하고 그안에 위젯을 배치하면 편리하다. 이때 <TableRow>를 함께 사용하는데 <TableRow>의 수가 행의 수이다. 그리고 열의 수는 <TableRow> 안에 포함된 위젯의 수로 결정된다. 3행 4열의 테이블 레이아웃은 다음과 같다.

위젯	위젯	위젯	위젯
위젯	위젯	위젯	위젯
위젯	위젯	위젯	위젯





테이블레이아웃의 속성

테이블레이아웃에서 설정하는 속성에는 layout_span, layout_column, stretchColumns가 있다.  layout_span과 layout_column은 테이블레이아웃 안에 포함된 위젯에 설정하는 속성이다.  layout_span은 열을 합쳐서 표시하라는 의미로, 예를 들어 layout_span="2"는 현재 셀부터 2개의 셀을 합쳐서 표시해준다.

layout_column은 지정된 열에 현재 위젯을 표시하라는 의미이다. 그리고 stretchColumns는 <TableLayout> 자체에 설정하는 속성으로, 지정된 열의 너빌ㄹ 늘리라는 의미이다. stretchColumns="*"는 각셀을 모두 같은 크기로 확장하여 전체화면이 꽉차는 효과를 낸다. 열의 번호는 0번부터 시작한다.
